每塊電源的電流數 X 掃描數  / 單元板行像素?cái)?shù)/單元板列像素?cái)?shù)/每像素顏色數（或每像素發光管總數）/每個發光管電流數  =所帶單元板數量

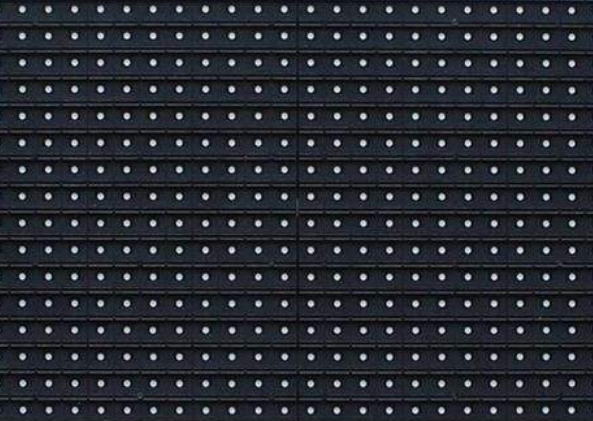

以16掃雙基色64*32點陣普通單元板（5。0和3。75 都一樣）  采用40A電源，能帶動的單元板數量如下：

單元板行像素?cái)?shù)=32   單元板列像素?cái)?shù)=64   每像素顏色數=2   每個發光管電流數=0.01A ~ 0.02A

= 40 * 16 / 32 / 64 / 2 / 0.01   = 15塊

= 40 * 16 / 32 / 64 / 2 / 0.02   = 7.5塊

4掃單色64*64點戶外箱體，每像素2個紅發光管為例 采用40A電源，能帶動的單元箱體數量如下：

單元箱體行像素?cái)?shù)=32

單元箱體列像素?cái)?shù)=64

每像素發光管總數=2

每個發光管電流數=0.01A ~ 0.02A

= 40 * 4 / 64 / 64 / 2 / 0.02   = 1塊

每個發光管電流數，大膽一些選0.01,保守一些選0.02,10~20mA都是正常,誰知道每個廠家單元板都是按多少設計的.有些沒有限流電阻的,可能要50mA以上,發熱,很容易燒燈管.   還有一個常用的辦法，就是讓在測試方式下，帶２塊單元板，讓它全亮，萬用表測量直流電流。就能計算出每塊電源能帶單元板的數量。

另外還要考慮所買電源的真實能力，有些電源說是４０A，實際是假的，做不到。具體考驗的辦法，就是帶上幾  塊單元板，或相應負載，５０％的輸出下，應該１０分鐘內不發熱。
